パッシブマトリクス駆動有機ELディスプレイ製造フローとステラプロダクト

製造フロー(PM駆動低分子カラーパネル)
ステラプロダクト

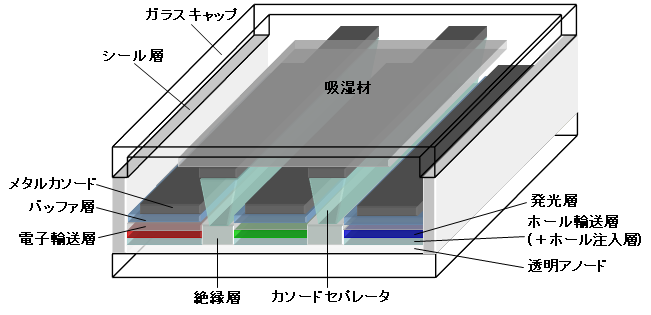

デバイス構造




@CADデータ作製

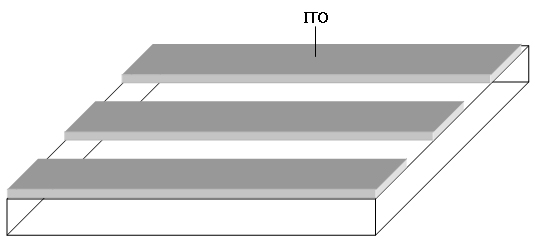

Aアノード形成



レジスト現像後およびパターニング後、測長&外観検査

測長&AOI装置「STシリーズ

ITOパターニング後、リペア
リペア装置「Repair Vision」

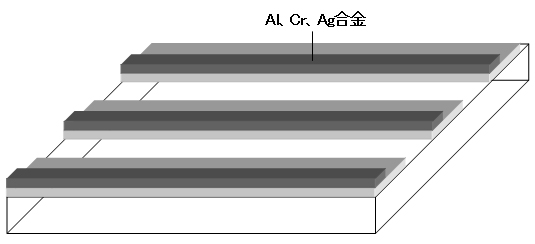

(B 補助電極形成)



レジスト現像後およびパターニング後、測長&外観検査
測長&AOI装置「STシリーズ

メタルパターニング後、リペア
リペア装置「Repair Vision」

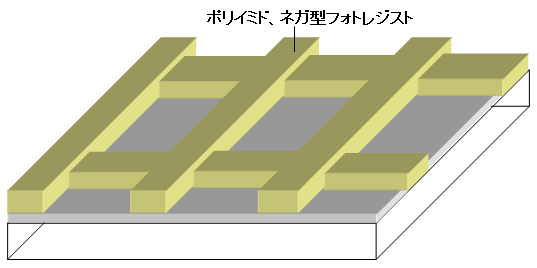

C絶縁層形成




現像後、測長&外観検査

測長&AOI装置「STシリーズ」

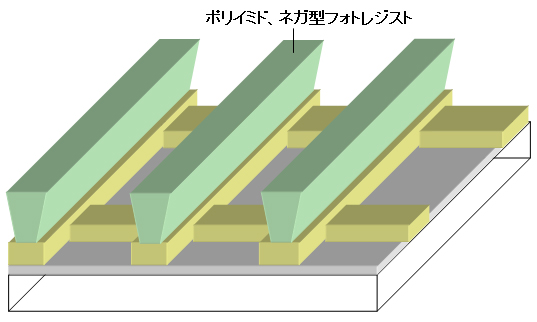

Dカソードセパレータ形成



現像後、測長&外観検査

測長&AOI装置「STシリーズ

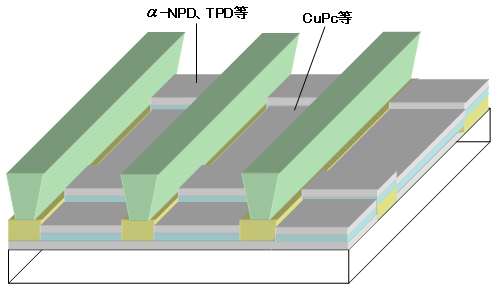

Eホール注入層、ホール輸送層形成

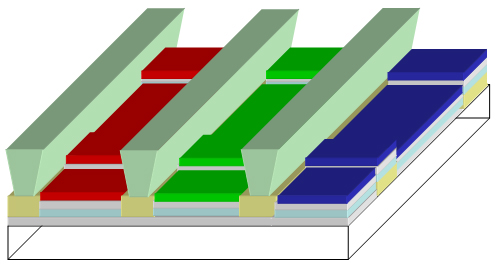

F発光層形成

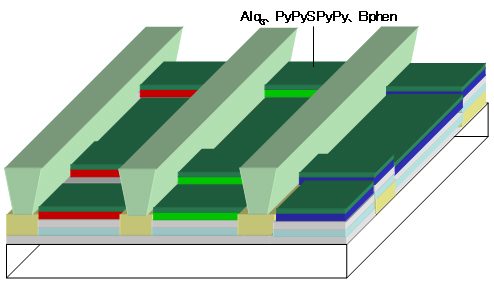

G電子輸送層形成

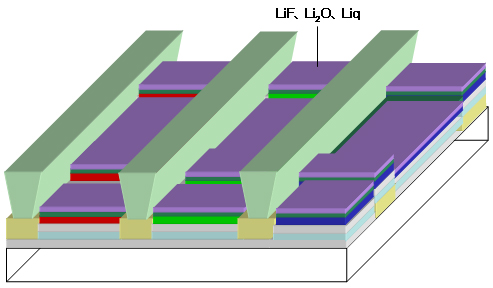

Hアルカリバッファ層形成

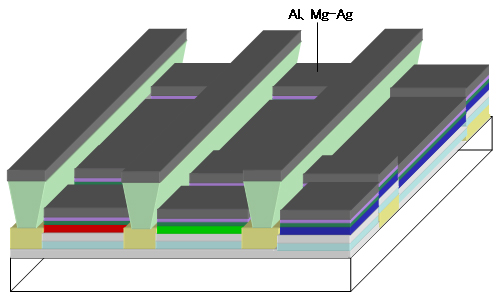

Iカソード形成

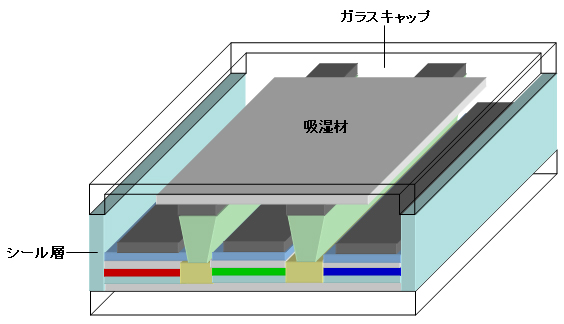

J封止

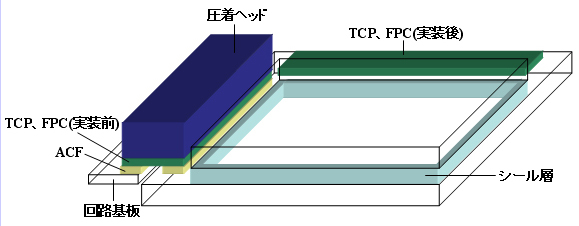

L回路基板実装

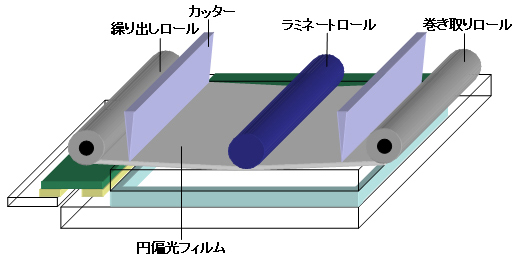

M円偏光フィルム貼り付け
