絵で見る低温poly-Si TFT-LCD製造プロセス2024年版

★低温poly-Si TFT-LCDの製造プロセスが一目瞭然 !!

★わかりにくかったアレイプロセスを徹底図解!


★画素領域だけでなく駆動回路領域のプロセスも網羅!


★断面図だけでは知り得ないトランジスタ構成を3D図で解説

★トランジスタ構造はLDD、GOLDD、Dual Gate、CLDDをカバー!

★CF、液晶セル、組み立てまですべての工程を網羅!

★3D化方式もわかりやすく解説!!

★トータルファイル数は計57(A4用紙換算で約140ページ)


★プロセスフロー図は約260


ご注文はこちら

■低温poly-Si TFT-LCDの構造
@シングルドレイン構造
Aデュアルゲート構造
BLDD構造
CGOLDD構造
DCLDD構造

■3D化技術

■低温とは?!(LTPSの課題)

■結晶化プロセス

■低温poly-Si TFTアレイ製造工程
トップゲート構造
@シングルドレイン(SD)タイプ
ALDD構造
BGOLDD構造
・・・・poly-Si膜形成プロセス
・・・・TFTエリア形成プロセス
・・・・ゲート電極形成プロセス
・・・・キャパシタ電極形成プロセス
・・・・P-TFTイオン注入プロセス
・・・・N-TFTイオン注入プロセス
・・・・データ線形成プロセス
・・・・コンタクトホール形成プロセス
・・・・パッシベーション膜形成プロセス
・・・・水素化処理
・・・・平坦化プロセス
・・・・コンタクトホール形成プロセス
・・・・画素電極形成プロセス

■カラーフィルタ製造工程
・・・・IPSモード用カラーフィルタ
・・・・VA/TNモード用カラーフィルタ
・・・・BM形成
・・・・RGB着色層パターニング
・・・・フォトリソスペーサー形成

■液晶セル工程
・・・・ポリイミド塗布・ベーク
・・・・ラビング
・・・・シール剤塗布
・・・・スクライブ・ブレイク
・・・・液晶滴下、注入
   ・・・・セル薄型化

■モジュール組み立て工程
・・・・ドライバIC接続
・・・・ACF接続
・・・・バックライトの構造

(すべての工程に使用される材料、装置も詳細に解説)

※なお、CD-ROMでの動作は保証していますが、HDDなどへコピーされた場合の動作は保証していません。

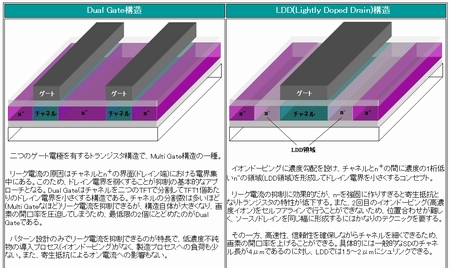

▲トランジスタ構造

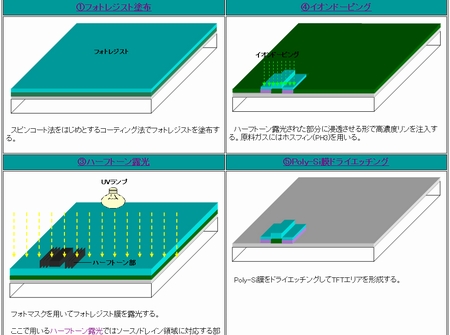

▲プロセスフローサンプル@

▲プロセスフローサンプルA

ステラ・コーポレーションならではの完全オリジナルCD-ROM

CD-ROM for Windows & Macintosh
定価:総額23,650円
本体価格:21,500円
 ※価格には送料が含まれています。
※海外への発送については別途送料がかかります。
発行:2024年1月15日

販売元:ステラ・コーポレーション
